Teorema de Thevenin

Tensión en circuito abierto (V_Th)

V_Th es la tensión que presenta la red entre los dos terminales donde se conectará la carga cuando no circula corriente. En esa condición, el circuito muestra su “tensión interna pura”, sin caídas debidas a resistencias ni a elementos disipativos. Por eso se interpreta como la fuerza electromotriz equivalente con la que la red empuja hacia el exterior: es la diferencia de potencial que la red intenta imponer en los bornes antes de que ninguna carga modifique su comportamiento. Desde el punto de vista de la carga, V_Th es la tensión máxima que podría recibir, porque al no haber corriente tampoco existe pérdida interna.

Para determinar este valor en la práctica, se desconecta la carga y se mide o calcula la tensión entre los terminales en circuito abierto. Como en esa situación la corriente es cero, la tensión observada coincide exactamente con la fuente de tensión equivalente del modelo de Thevenin. Ese valor, V_Th , es el que se utilizará para sustituir toda la red por una única fuente ideal en el circuito equivalente.

Resistencia equivalente vista desde los bornes (R_Th)

R_Th representa la resistencia efectiva que ofrece la red hacia los dos terminales donde se conectará la carga. No es una resistencia física concreta, sino el comportamiento resistivo global que presenta el circuito cuando se observa desde el exterior. Esta resistencia resume cómo se combinan internamente todos los elementos pasivos y cómo influyen las fuentes en la respuesta del sistema. Desde la perspectiva de la carga, R_Th determina cuánta caída de tensión se producirá cuando circule corriente y, por tanto, condiciona la corriente final y la potencia transferida.

Para obtener R_Th de forma práctica, se elimina la acción de las fuentes internas: las fuentes de tensión ideales se sustituyen por un cortocircuito y las fuentes de corriente ideales por un circuito abierto. Este paso no modifica la estructura pasiva del circuito, pero sí neutraliza cualquier aporte de energía que distorsionaría la medida de resistencia. Una vez anuladas las fuentes, se calcula la resistencia equivalente entre los dos terminales. Ese valor es , y es el que se utilizará en el modelo de Thevenin para representar cómo la red limita la corriente cuando se conecta una carga real.

Aplicación del equivalente de Thevenin a una carga

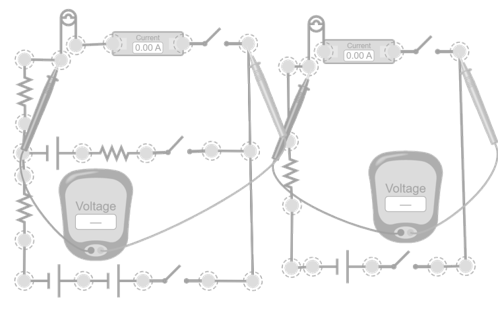

Una vez obtenidos V_Th y R_Th, la red completa puede sustituirse por su equivalente de Thevenin sin que la carga perciba ninguna diferencia. Al conectar la carga a este modelo simplificado, la tensión, la corriente y la potencia que recibe son exactamente las mismas que en el circuito original, porque el equivalente reproduce la relación tensión‑corriente que la red establece en sus bornes.

El análisis se vuelve inmediato: la corriente depende únicamente de V_Th, R_Th y la resistencia de la carga, y la tensión en la carga se obtiene mediante un simple divisor. Esto permite estudiar cómo cambia el comportamiento del sistema cuando se modifica la carga, evaluar la potencia transferida o identificar condiciones de adaptación sin recalcular toda la red interna. En esencia, el equivalente de Thevenin convierte un circuito complejo en uno elemental, manteniendo intacta la respuesta que experimenta la carga.

Importancia del teorema de Thevenin

El teorema de Thevenin es fundamental porque permite sustituir cualquier red lineal por un modelo simple que conserva exactamente la respuesta que experimenta la carga. Esta reducción facilita el análisis, acelera los cálculos y permite estudiar con claridad cómo afectan los cambios de carga al comportamiento del circuito. Gracias a esta equivalencia, problemas complejos se transforman en configuraciones elementales que mantienen intacta la información esencial del sistema.
