Teorema de Norton

06/05/2026

Las simulaciones del teorema de Norton online de esta página permiten explorar de forma interactiva cómo cualquier red eléctrica, por compleja que sea, puede sustituirse por un modelo mucho más simple, el circuito equivalente de Norton, sin alterar el comportamiento visto desde la carga. A través de un montaje comparativo —un circuito original con varias fuentes y resistencias frente a su equivalente de Norton formado únicamente por una fuente de corriente y una resistencia en paralelo— podrás determinar experimentalmente los valores de de IN y RN, comprobar que ambos circuitos entregan exactamente la misma tensión y corriente a la carga y verificar que esta equivalencia se mantiene incluso cuando modificas los parámetros del circuito. Estas simulaciones complementan la teoría y te ayudarán a visualizar de manera intuitiva el alcance y la utilidad práctica del teorema de Norton.

Esta Unidad Temática es parte de nuestra colección de Circuitos

Qué es el teorema de Norton

El teorema de Norton establece que cualquier circuito lineal formado por fuentes y resistencias puede sustituirse, visto desde dos bornes, por un modelo equivalente mucho más simple: una fuente de corriente cuya corriente de cortocircuito es IN, conectada en paralelo con una resistencia equivalente vista desde los bornes, RN. Este equivalente reproduce exactamente el comportamiento del circuito original frente a cualquier carga conectada a esos bornes. IN representa la corriente que entregaría el circuito si sus bornes se unieran directamente, mientras que RN determina cómo se reparte esa corriente cuando se conecta una carga real.

Corriente de Cortocircuito (IN)

La corriente de cortocircuito, IN es el primer parámetro fundamental del equivalente de Norton. Se define como la corriente que entrega el circuito original cuando sus dos bornes de salida se conectan directamente entre sí, es decir, cuando se realiza un cortocircuito ideal entre ellos. En esta condición, el circuito muestra su capacidad máxima de suministro de corriente, ya que la carga externa tiene resistencia nula. Medir IN permite capturar cómo se comporta internamente el circuito cuando no existe ninguna oposición externa al paso de corriente, y constituye la base del modelo de Norton: una fuente de corriente que reproduce exactamente ese valor.

Para obtener la corriente de cortocircuito, IN, se conectan directamente entre sí los dos bornes del circuito original, creando un cortocircuito ideal. En esta condición, se mide la corriente que circula por ese enlace. Ese valor es precisamente IN, ya que representa la corriente máxima que el circuito puede entregar cuando la carga externa tiene resistencia nula.

Resistencia equivalente vista desde los bornes (RN)

La resistencia equivalente vista desde los bornes, RN, representa la resistencia total que ofrece el circuito original cuando se observa desde sus dos terminales de salida.

Para obtenerla, se “apagan” todas las fuentes internas del circuito: las fuentes de tensión se sustituyen por cortocircuitos y las fuentes de corriente por circuitos abiertos. Una vez hecho esto, se calcula la resistencia entre los bornes. Ese valor es precisamente RN, y coincide con la resistencia equivalente del teorema de Thevenin, lo que garantiza que ambos modelos describen el mismo comportamiento externo del circuito.

Aplicación del equivalente de Norton a una carga

Una vez obtenidos IN y RN, la red completa puede sustituirse por su equivalente de Norton sin que la carga perciba ninguna diferencia. Al conectar la carga a este modelo simplificado, la corriente, la tensión y la potencia que recibe son exactamente las mismas que en el circuito original, porque el equivalente reproduce la relación corriente–tensión que la red establece en sus bornes.

El análisis se vuelve inmediato: la corriente que atraviesa la carga depende únicamente de , RN y la resistencia de la propia carga, y la tensión en la carga se obtiene aplicando la ley de corrientes en el nodo común. Esto permite estudiar cómo cambia el comportamiento del sistema cuando se modifica la carga, evaluar la potencia transferida o identificar condiciones de adaptación sin recalcular toda la red interna. En esencia, el equivalente de Norton convierte un circuito complejo en uno elemental, manteniendo intacta la respuesta que experimenta la carga.

Relación entre los teoremas de Norton y Thevenin

Los teoremas de Norton y Thevenin describen la misma realidad eléctrica desde dos representaciones distintas pero completamente equivalentes. Cualquier circuito lineal que pueda expresarse mediante una fuente de tensión en serie con una resistencia (modelo de Thevenin) puede transformarse en una fuente de corriente en paralelo con esa misma resistencia (modelo de Norton), y viceversa. La conversión entre ambos es directa: la corriente de Norton se obtiene como,  IN = VTh / RTh y la resistencia equivalente es la misma en los dos modelos, RN = RTh . Del mismo modo, el equivalente de Thevenin se recupera a partir del de Norton mediante VTh = IN RN.

Esta relación garantiza que ambos modelos producen exactamente la misma tensión, corriente y potencia en cualquier carga conectada a los bornes. La elección entre uno u otro depende únicamente de la conveniencia en el análisis. Thevenin resulta más natural cuando interesa estudiar tensiones, mientras que Norton simplifica el estudio de corrientes y divisiones de corriente. En cualquier caso, ambos teoremas son dos formas complementarias de representar el mismo comportamiento externo de un circuito.

Importancia del teorema de Norton

El teorema de Norton es fundamental en el análisis de circuitos porque permite sustituir una red compleja por un modelo mucho más simple sin alterar la respuesta que experimenta la carga. Esta simplificación resulta especialmente útil cuando interesa estudiar cómo se reparte la corriente en un nodo, cómo varía la corriente en la carga al modificar su resistencia o cómo se comportan redes donde predominan las divisiones de corriente. Al reducir el circuito a una fuente de corriente y una resistencia en paralelo, el análisis se vuelve directo y transparente, evitando cálculos repetitivos sobre la red completa.

¡Explora el emocionante mundo STEM con nuestras simulaciones online gratis y los cursos complementarios que las acompañan! Con ellas podrás experimentar y aprender de manera práctica. Aprovecha esta oportunidad para sumergirte en experiencias virtuales mientras avanzas en tu educación. ¡Despierta tu curiosidad científica y descubre todo lo que el mundo STEM tiene para ofrecerte!

Simulaciones del Teorema de Norton

Circuito equivalente de Norton

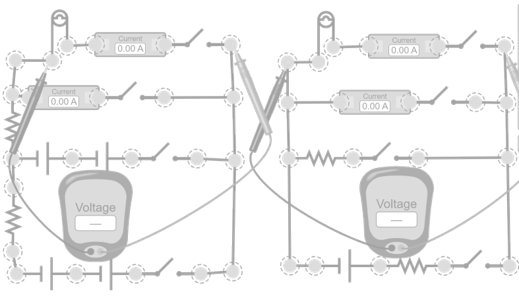

Esta simulación muestra cómo cualquier circuito, por complejo que sea, puede sustituirse por su equivalente de Norton. Para ello se presentan dos montajes: a la izquierda, el circuito “original”, formado por varias fuentes de alimentación y varias resistencias, al que se conecta una carga representada por una bombilla; a la derecha, su equivalente de Norton, compuesto por una fuente de corriente en paralelo con una resistencia, con la misma carga conectada a sus bornes.

[Nota. Las simulaciones de PhET no disponen de un dispositivo “fuente de corriente”. Por este motivo, para implementar la fuente de corriente en la simulación se utiliza una combinación de elementos que sí están disponibles: una batería extrema en serie con una resistencia extrema. Al elegir una tensión muy alta y una resistencia muy grande, la corriente que circula resulta prácticamente constante frente a las variaciones de la carga, de modo que este conjunto se comporta, a efectos prácticos, como una fuente de corriente ideal]

El ejercicio consiste en determinar de forma práctica los valores de IN y RN. Primero, se cortocircuitan los bornes de salida en ambos montajes y se ajusta la fuente de corriente del circuito equivalente hasta que las lecturas de los amperímetros coincidan. Ese valor ajustado corresponde a IN, ya que reproduce la corriente de cortocircuito del circuito original. A continuación, se conecta de nuevo la carga y se modifica la resistencia del equivalente hasta igualar la corriente que atraviesa la bombilla (o, alternativamente, la tensión en sus bornes) en ambos montajes. El valor final de esa resistencia es RN.

Además, se pueden modificar libremente los valores de las baterías, las resistencias o la propia carga y comprobar cómo, sea cual sea la configuración del circuito original, siempre es posible volver a ajustar la fuente de corriente y la resistencia del equivalente de Norton para reproducir exactamente el mismo comportamiento en la carga. Incluso, se puede construir un circuito distinto y comprobar que se puede encontrar el equivalente de Norton.
