Resonancia en circuitos RLC

Frecuencia de resonancia

La frecuencia de resonancia es el valor concreto de frecuencia para el cual un circuito RLC entra en equilibrio entre los efectos del condensador y de la bobina. Cuando la señal alterna oscila justo a ese ritmo, la reactancia inductiva y la reactancia capacitiva se igualan en magnitud y se anulan mutuamente. El circuito deja de comportarse como si fuera inductivo o capacitivo y pasa a responder únicamente según su resistencia.

En un circuito RLC serie, esta condición provoca que la corriente alcance su valor máximo posible para los componentes utilizados, ya que la oposición total al paso de corriente se reduce al mínimo. En un circuito RLC paralelo ocurre lo contrario y la corriente absorbida desde la fuente se hace mínima, porque las corrientes internas entre la bobina y el condensador se compensan y apenas fluye corriente desde el generador. En ambos casos el fenómeno es el mismo: la energía oscila entre la bobina y el condensador de forma natural y sin pérdidas reactivas, como si el circuito entrara en un modo de vibración propio.

La frecuencia de resonancia no depende de la amplitud de la señal, sino de los valores de L y C. Es una propiedad natural del circuito, igual que la frecuencia propia de un sistema mecánico que vibra. A partir de esta frecuencia, el circuito cambia de comportamiento y pasa de ser predominantemente capacitivo a ser predominantemente inductivo, lo que permite identificar con claridad el punto de resonancia y analizar cómo evoluciona la respuesta cuando la frecuencia se aleja de ese valor.

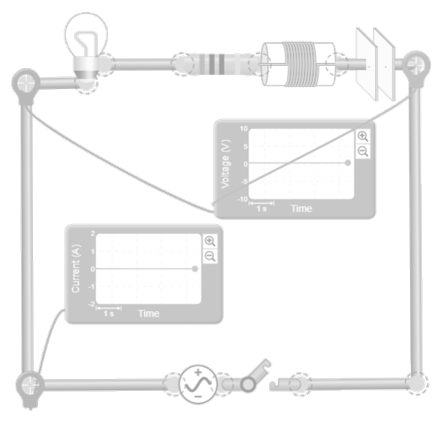

Frecuencia de resonancia en RLC serie

En un circuito RLC serie, la frecuencia de resonancia es el punto en el que la reactancia inductiva y la reactancia capacitiva se igualan en magnitud y se anulan entre sí. Cuando esto ocurre, la oposición total al paso de corriente queda reducida únicamente a la resistencia, lo que hace que la corriente alcance su valor máximo posible para los componentes utilizados.

A frecuencias inferiores a la resonancia, el circuito se comporta como si predominara el condensador y la corriente adelanta a la tensión. A frecuencias superiores, domina la bobina y la corriente se retrasa. La resonancia marca el instante exacto en el que el circuito deja de ser capacitivo o inductivo y pasa a responder de forma puramente resistiva. Este comportamiento se refleja en un pico muy definido de corriente cuando se barre la frecuencia.

Este punto de resonancia no aparece de forma arbitraria, sino que viene determinado por los valores de la bobina y del condensador. Matemáticamente, la frecuencia de resonancia es:

ω = 1 / √L·C

donde

ω es la frecuencia angular de resonancia

L es la inductancia de la bobina (en henrios)

C es la capacidad del condensador (en faradios)

A partir de ella se obtiene la frecuencia en hercios como

f = 1 / (2 π √L·C)

Estas expresiones muestran que la resonancia depende únicamente de L y C. Si cualquiera de los dos aumenta, la frecuencia de resonancia disminuye, y si disminuyen, la resonancia se desplaza hacia frecuencias más altas.

Frecuencia de resonancia en RLC paralelo

En un circuito RLC paralelo, la resonancia también aparece cuando la reactancia inductiva y la capacitiva se igualan, pero el efecto observable es distinto al del circuito serie. En este caso, la corriente que llega desde la fuente alcanza un mínimo, porque las corrientes internas que circulan entre la bobina y el condensador se compensan casi por completo.

A frecuencias bajas, el circuito se comporta como capacitivo y absorbe más corriente desde la fuente. A frecuencias altas, se vuelve inductivo y también aumenta la corriente absorbida. Solo en la frecuencia de resonancia se produce el equilibrio que reduce la corriente externa al mínimo. Este fenómeno convierte al RLC paralelo en un filtro de rechazo muy eficaz, capaz de bloquear una frecuencia concreta mientras deja pasar el resto.

Como en el caso del circuito serie, este punto de resonancia no aparece de forma arbitraria, sino que viene determinado por los valores de la bobina y del condensador. Matemáticamente, la frecuencia de resonancia es:

ω = 1 / √L·C

donde

ω es la frecuencia angular de resonancia

L es la inductancia de la bobina (en henrios)

C es la capacidad del condensador (en faradios)

A partir de ella se obtiene la frecuencia en hercios como

f = 1 / (2 π √L·C)

Estas expresiones muestran que la resonancia depende únicamente de L y C. Si cualquiera de los dos aumenta, la frecuencia de resonancia disminuye, y si disminuyen, la resonancia se desplaza hacia frecuencias más altas.

Selectividad y factor Q

La selectividad de un circuito RLC describe su capacidad para responder con intensidad únicamente a un rango estrecho de frecuencias y atenuar el resto. Esta propiedad depende directamente de cómo se reparten las pérdidas en el circuito y de cuánta energía es capaz de almacenar y devolver la combinación de la bobina y el condensador. Cuando la resistencia es pequeña, la energía oscila entre L y C durante más tiempo y la respuesta se concentra en una banda muy estrecha alrededor de la frecuencia de resonancia. Cuando la resistencia es mayor, las oscilaciones se amortiguan con rapidez y la respuesta se ensancha.

El factor Q es la medida cuantitativa de esta selectividad. Un valor alto de Q indica un pico de resonancia estrecho y pronunciado, lo que significa que el circuito discrimina con precisión entre frecuencias cercanas. Un valor bajo de Q produce una curva más ancha y menos definida, con menor capacidad para seleccionar una frecuencia concreta. El factor Q determina también el ancho de banda del circuito y la rapidez con la que la fase cambia al atravesar la resonancia, lo que convierte a Q en un parámetro esencial para entender la respuesta de cualquier circuito RLC.

Curva de amplitud frente a frecuencia

La curva de amplitud frente a frecuencia muestra cómo responde un circuito RLC cuando la señal alterna recorre un rango amplio de frecuencias. En torno a la frecuencia de resonancia aparece un pico muy definido en los circuitos serie y un valle muy marcado en los circuitos paralelo. La forma de esta curva depende de la resistencia, que determina cuánto se amortiguan las oscilaciones entre la bobina y el condensador. Una resistencia pequeña produce un pico estrecho y pronunciado, mientras que una resistencia mayor genera una curva más ancha y menos selectiva. Esta representación es fundamental para visualizar de un vistazo la capacidad del circuito para discriminar frecuencias y para identificar con precisión la resonancia.

Ancho de banda y relación con Q

El ancho de banda es el intervalo de frecuencias en el que la amplitud del circuito se mantiene dentro de un nivel significativo alrededor de la resonancia. En un circuito serie se mide entre los puntos donde la corriente cae a un valor concreto por debajo del máximo, mientras que en un circuito paralelo se mide entre los puntos donde la corriente aumenta desde el mínimo. El factor Q relaciona directamente la frecuencia de resonancia con este ancho de banda y expresa cuán selectivo es el circuito. Un valor alto de Q implica un ancho de banda estrecho y una respuesta muy precisa, mientras que un valor bajo indica una respuesta más amplia y menos discriminante. Esta relación permite cuantificar la selectividad y comparar distintos circuitos RLC de forma objetiva.

Aplicaciones de la resonancia

La resonancia convierte a los circuitos RLC en herramientas capaces de seleccionar, amplificar o rechazar señales según su frecuencia. Cuando un circuito trabaja cerca de su frecuencia de resonancia, su respuesta se vuelve especialmente sensible y permite discriminar con precisión entre señales muy próximas entre sí. Esta propiedad es fundamental en sistemas de radio, comunicaciones, filtrado y cualquier aplicación donde sea necesario aislar una frecuencia concreta dentro de un conjunto más amplio.

En un circuito RLC serie, la resonancia permite obtener una corriente elevada para una frecuencia específica, lo que se utiliza para sintonizar señales deseadas y amplificar su presencia dentro del circuito. En un circuito RLC paralelo, la resonancia se emplea para bloquear una frecuencia concreta y dejar pasar el resto, actuando como un filtro de rechazo muy eficaz. En ambos casos, la capacidad de almacenar energía de forma alternada entre la bobina y el condensador convierte a la resonancia en un fenómeno clave para el diseño de sistemas selectivos y de alta precisión.

Sintonía y filtrado selectivo

La resonancia permite que un circuito RLC responda con intensidad únicamente a una frecuencia concreta, lo que lo convierte en un elemento fundamental para la sintonía. En un receptor de radio, por ejemplo, el circuito RLC se ajusta para que su frecuencia de resonancia coincida con la frecuencia de la emisora deseada. Cuando esto ocurre, el circuito amplifica esa señal y atenúa todas las demás, actuando como un filtro extremadamente selectivo. Este mismo principio se utiliza en sistemas de comunicaciones, instrumentación y electrónica de precisión, donde es necesario aislar una frecuencia concreta dentro de un espectro amplio de señales. La capacidad de un circuito RLC para discriminar frecuencias depende directamente de su factor Q y del ancho de banda asociado.

Ejemplos prácticos de circuitos RLC

Los circuitos RLC aparecen en multitud de aplicaciones reales donde la selectividad y la respuesta en frecuencia son esenciales. En los filtros de audio se utilizan para realzar o suprimir bandas concretas, permitiendo moldear el sonido con precisión. En los osciladores electrónicos forman parte del sistema que determina la frecuencia de salida, aprovechando la resonancia para generar señales estables. En los sistemas de potencia se emplean para compensar reactancias y mejorar el factor de potencia, ajustando la respuesta del sistema a la frecuencia de la red. También están presentes en sensores, antenas, analizadores de espectro y cualquier dispositivo que requiera trabajar con señales alternas de forma controlada. En todos estos casos, la resonancia es el mecanismo que permite obtener un comportamiento preciso y predecible.
