Ley de Ohm. Ecuación y aplicaciones

Las tres variables de la física eléctrica

Para entender cómo opera la ley de Ohm, es imprescindible desglosar los tres componentes que forman su ecuación. Cada uno de ellos representa un aspecto físico diferente del circuito y posee su propia unidad de medida estandarizada.

Intensidad de corriente

La intensidad de corriente, representada con la letra I, es la cantidad de carga eléctrica (los electrones libres) que circula a través de la sección de un conductor por unidad de tiempo. En términos sencillos, equivale al «caudal» o volumen de tráfico de electricidad que fluye por el cable. En el Sistema Internacional, la intensidad se mide en amperios (A), unidad nombrada en honor al físico francés André-Marie Ampère. Un circuito con un amperaje alto significa que un gran número de electrones está cruzando el material cada segundo, lo que requiere conductores más gruesos para evitar que se calienten por el exceso de tráfico eléctrico.

Voltaje o diferencia de potencial

El voltaje, que se simboliza con la letra V (o a veces E, por fuerza electromotriz), es la presión o fuerza motriz que empuja a los electrones a moverse a través del circuito. Matemáticamente se define como la diferencia de potencial eléctrico entre dos puntos. Si no existe esta diferencia de presión, los electrones se quedan en reposo y no hay corriente. El voltaje se mide en voltios (V), en memoria del científico italiano Alessandro Volta, inventor de la pila química. Utilizando una analogía hidráulica, el voltaje equivale a la diferencia de altura o presión del agua en una tubería: cuanto mayor sea la presión, con más fuerza se empujará el caudal eléctrico.

Resistencia eléctrica

La resistencia eléctrica, representada por la letra R, es la oposición o freno que el material del circuito ofrece al paso de los electrones. Como ya sabemos, los electrones no se mueven por un camino libre, sino que chocan constantemente con los átomos del conductor, perdiendo energía en forma de calor. La resistencia funciona como el estrechamiento de una tubería que reduce el paso del agua. Se mide en ohmios (Ω) y su función en la ley de Ohm es actuar como el factor regulador: a mayor resistencia en el circuito, menor será la cantidad de corriente que consiga abrirse paso si la fuerza de empuje se mantiene constante.

Ecuación de la ley de Ohm

La ley de Ohm se traduce en una ecuación matemática sumamente sencilla pero poderosa. Al conocer el valor de al menos dos de las variables del circuito, esta fórmula permite predecir matemáticamente el valor de la tercera magnitud de forma exacta, sin necesidad de realizar mediciones físicas directas en el laboratorio.

Expresión matemática

La expresión matemática original de esta ley establece que la intensidad de la corriente es igual al voltaje dividido por la resistencia del conductor. Matemáticamente, la ecuación de la ley de Ohm se expresa como

 I = V/R

donde

 I es la corriente en amperios

V es el voltaje en voltios

 R es la resistencia en ohmios.

Esta simple división revela las dos reglas de proporcionalidad que gobiernan la electricidad. Por un lado, la corriente es directamente proporcional al voltaje. Si la tensión de la fuente de alimentación se duplica (manteniendo la misma resistencia), los electrones son empujados con el doble de fuerza y el caudal de corriente también se duplicará. Por otro lado, la corriente es inversamente proporcional a la resistencia. Si mantenemos el voltaje fijo pero cambiamos el componente por una resistencia del doble de ohmios, el camino se volverá el doble de difícil y la intensidad de la corriente se reducirá exactamente a la mitad.

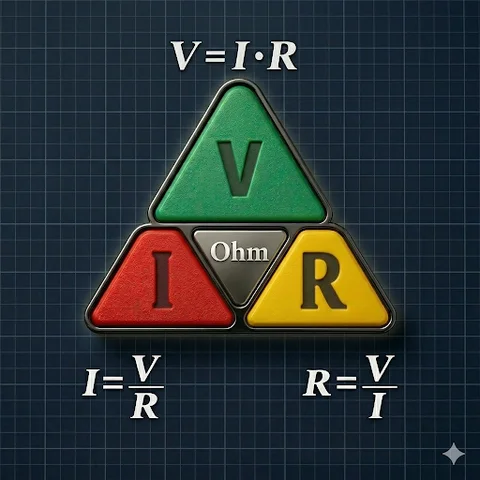

El triángulo de la ley de Ohm

Para facilitar el aprendizaje y recordar cómo aislar cada incógnita según los datos que tengamos disponibles, se utiliza una regla mnemotécnica universal conocida como el triángulo de la ley de Ohm. Este recurso visual consiste en un triángulo dividido en tres secciones: el voltaje (V) se coloca en la parte superior, mientras que la intensidad (I) y la resistencia (R) se ubican en la base, una al lado de la otra.

El uso del triángulo es sumamente intuitivo y funciona tapando con el dedo la letra de la variable que queremos averiguar:

Voltaje. Si queremos calcular el voltaje, tapamos la V y vemos que la I y la R quedan juntas abajo, lo que indica que se multiplican: V = I ٠ R.

Intensidad. Si necesitamos hallar la intensidad, tapamos la I y observamos que la V queda arriba y la R abajo, indicando una división: I = V / R.

Resistencia. Si buscamos determinar la resistencia, tapamos la R y la estructura resultante nos muestra el voltaje sobre la intensidad: R = V / I.

Aplicaciones de la ley de Ohm en la ciencia y la tecnología

Aunque esta ley se estudia habitualmente en circuitos eléctricos, su ecuación matemática gobierna el comportamiento de la corriente eléctrica a cualquier escala. Desde los impulsos que nos mantienen vivos hasta los fenómenos más violentos de la atmósfera, la ecuación de Ohm es la herramienta clave para entender el movimiento de las cargas eléctricas.

Aplicaciones en la industria y las redes de energía

A gran escala, la ley de Ohm es la que define cómo se distribuye la electricidad por todo el planeta:

Líneas de alta tensión. Para evitar que la resistencia fija de los cables kilométricos disipe la energía en forma de pérdidas por el camino (V = I ٠ R), los ingenieros elevan masivamente el voltaje. Al bajar la intensidad de la corriente, las pérdidas en la red disminuyen drásticamente de camino a las ciudades.

Sistemas de calefacción industrial. Los hornos eléctricos de fundición y las grandes soldadoras industriales regulan la cantidad de corriente que pasa por sus filamentos aplicando variaciones exactas de voltaje, controlando de forma precisa la potencia y la energía liberada.

Aplicaciones en la biología y la salud humana

El cuerpo humano funciona mediante impulsos eléctricos y fluidos que siguen la lógica de esta ley:

Pruebas de bioimpedancia. Las básculas inteligentes y los equipos médicos envían una corriente microscópica e imperceptible a través del cuerpo. Midiendo la resistencia que ofrecen los músculos, el agua y la grasa, aplican la ley de Ohm para calcular de forma exacta la composición corporal.

Electrocardiogramas (ECG). El corazón genera impulsos eléctricos que se propagan por el cuerpo. Al colocar electrodos en la piel, los equipos médicos miden microvoltajes. La ley de Ohm permite entender cómo varían estas señales en función de la resistencia eléctrica de los diferentes tejidos internos, ayudando a detectar arritmias o infartos.

Desfibriladores cardíacos. Cuando un paciente sufre un paro, el desfibrilador descarga un voltaje controlado para restablecer el ritmo cardíaco. El aparato calcula de forma instantánea la resistencia eléctrica (impedancia) del tórax del paciente para aplicar la intensidad de corriente exacta ($I = V / R$). Si la resistencia es alta, el equipo ajusta el voltaje para garantizar que la corriente que llega al corazón sea efectiva y segura sin causar quemaduras.

El sistema nervioso. Las neuronas transmiten información mediante impulsos eléctricos. Los axones actúan como cables biológicos cuya resistencia interna determina la velocidad a la que viajan las señales y los reflejos por nuestro cuerpo.

Fenómenos atmosféricos y protección contra rayos

La electricidad estática a gran escala en la atmósfera sigue las mismas reglas de resistencia y voltaje:

La formación del rayo. Las nubes de tormenta acumulan una cantidad gigantesca de carga eléctrica, creando una diferencia de potencial (voltaje) colosal con respecto al suelo. El aire seco es un aislante con una resistencia enorme, pero cuando el voltaje es lo suficientemente alto, la resistencia del aire se rompe (ruptura dieléctrica), permitiendo que miles de amperios fluyan de golpe en forma de rayo.

Sistemas de pararrayos. Un pararrayos es una aplicación directa de la ley de Ohm. Consiste en una varilla metálica conectada a un cable de cobre grueso que ofrece una resistencia casi nula hacia el suelo. Cuando el rayo busca el camino de menor resistencia para descargar su voltaje, viaja de forma segura por el pararrayos en lugar de atravesar la estructura del edificio.

Aplicaciones en la geología y la ingeniería del terreno

La física de la tierra aprovecha la ley de Ohm para explorar el subsuelo sin necesidad de excavar:

Ensayos de resistividad del suelo. Los geofísicos clavan electrodos en la tierra e inyectan un voltaje conocido. Al medir la corriente resultante, calculan la resistencia del terreno para detectar fallas, localizar acuíferos subterráneos o encontrar yacimientos minerales.

Diseño de tomas de tierra industriales. En las subestaciones eléctricas es crítico que cualquier fuga vaya a tierra al instante. Se usa la ley de Ohm para evaluar la resistividad del terreno y diseñar mallas metálicas bajo el suelo que garanticen una resistencia lo bastante baja como para disipar corrientes peligrosas de cortocircuito.
