Las simulaciones de medición de magnitudes eléctricas online de esta página página te permitirán identificar la tensión, la intensidad y la resistencia en un circuito, y aprender a medirlas con instrumentos adecuados. Podrás colocar amperímetros y voltímetros en distintos puntos del circuito, observar sus lecturas y comprobar cómo se comportan estas magnitudes en situaciones simples. Así empezarás a reconocer qué mide cada instrumento, cómo se conecta y qué información aporta sobre el funcionamiento del circuito.
Qué son las magnitudes eléctricas
Las magnitudes eléctricas son valores que nos permiten describir y medir lo que ocurre en un circuito. Nos ayudan a entender cómo se comportan los distintos elementos y cómo circula la corriente. En esta unidad trabajarás con tres magnitudes fundamentales: la tensión, la intensidad y la resistencia.
Tensión eléctrica
La tensión eléctrica, también llamada voltaje, es la magnitud que nos indica cuánta energía se entrega a las cargas eléctricas para que puedan moverse por el circuito. Cuanto mayor es la tensión, más energía recibe cada carga y más fácilmente puede circular la corriente. En un circuito con una resistencia fija, si aumentas la tensión de la batería, verás que la intensidad de corriente también aumenta. Si la disminuyes, la corriente se reduce. Esta relación entre tensión e intensidad será clave para entender cómo se comportan los circuitos eléctricos.
La tensión eléctrica se mide en voltios (V).
Intensidad de corriente
La intensidad de corriente mide cuántas cargas eléctricas atraviesan un punto del circuito en un segundo. Es una forma de saber cuánta corriente está circulando en un momento dado, y se mide en amperios (A). En las simulaciones podrás observar cómo la intensidad depende de otros factores del circuito. Por ejemplo, si la fuente de tensión proporciona más energía, o si la resistencia cambia, la cantidad de carga que circula también se verá afectada. Entender cómo varía la intensidad es clave para interpretar el funcionamiento de cualquier circuito eléctrico.
La intensidad de corriente se mide en amperios (A)
Resistencia eléctrica
La resistencia eléctrica es la magnitud que indica cuánta oposición encuentra la corriente al circular por un material o componente. Cuanto mayor es la resistencia, más difícil resulta el paso de las cargas eléctricas, y menor será la intensidad de corriente. En los circuitos, usamos resistencias para controlar cuánta corriente circula. Algunos materiales, como los metales, ofrecen poca resistencia y permiten que la corriente fluya con facilidad. Otros, como el plástico o la cerámica, se oponen al paso de la corriente y pueden incluso bloquearla por completo.
La resistencia eléctrica se mide en ohmios (Ω).
Medición de magnitudes eléctricas
Medir una magnitud eléctrica significa asignarle un valor numérico mediante un instrumento adecuado. Esta operación es esencial para comprender el funcionamiento de un circuito, no basta con saber que hay corriente o que existe una diferencia de potencial, sino que necesitamos saber su valor. Para ello, se utilizan instrumentos diseñados específicamente para cada magnitud. En esta unidad nos centraremos en dos de ellos: el voltímetro, que permite medir la tensión entre dos puntos, y el amperímetro, que permite medir la intensidad de corriente que circula por un conductor. Aprender a utilizarlos correctamente y a interpretar sus lecturas es un paso imprescindible para avanzar en el estudio de los circuitos eléctricos.
El amperímetro. Medida de la intensidad
El amperímetro permite medir la intensidad de corriente que circula por un conductor. Para obtener una lectura, se conecta en serie con el componente por el que queremos saber cuánta corriente pasa. En la simulación, basta con interrumpir el cableado y colocar el amperímetro en medio del trayecto. Su pantalla mostrará el valor de la intensidad en amperios.
El voltímetro. Medida de la tensión eléctrica
El voltímetro permite medir la tensión eléctrica entre dos puntos de un circuito. Para obtener una lectura, se conecta en paralelo con el componente que se quiere analizar, es decir, uniendo sus dos terminales a los extremos del componente. En la simulación, basta con colocar los terminales del voltímetro sobre esos puntos para que aparezca el valor de la tensión en su pantalla.
Observaciones importantes sobre la medición
Para obtener lecturas fiables, es fundamental conectar correctamente los instrumentos. El voltímetro debe ir en paralelo y el amperímetro en serie. Si se invierte esta conexión, el circuito puede dejar de funcionar o mostrar valores erróneos. Además, es importante recordar que los instrumentos no son neutros: aunque en las simulaciones no siempre se nota, en la realidad pueden alterar el circuito si no están bien diseñados o conectados. Por eso, aprender a medir correctamente es tan importante como entender qué se está midiendo.
Simulaciones de medida de magnitudes eléctricas
Medida de la intensidad con el amperímetro

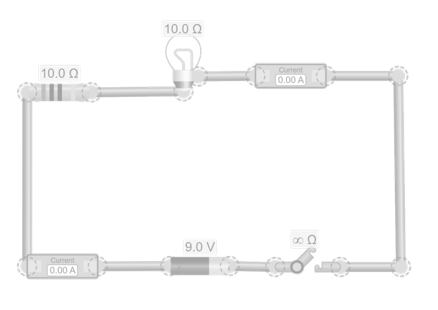

Construye un circuito simple con una fuente de alimentación, una bombilla, una resistencia y cables. Además, coloca dos amperímetros en distintos puntos del circuito. Observa los valores que aparecen en las pantallas de los dos instrumentos. ¿Son iguales? ¿Qué indica eso sobre la intensidad de corriente? Prueba ahora a cambiar la tensión de la fuente ¿Varían los valores de los amperímetros? ¿Siguen siendo iguales entre sí?
Ficha
Medida de la tensión con el voltímetro

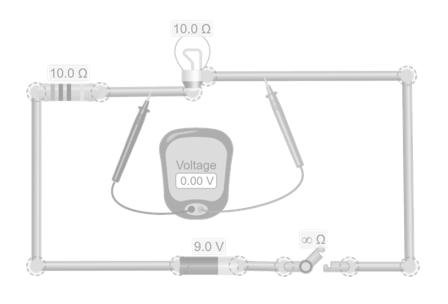

Utiliza el mismo circuito que en la actividad anterior: una fuente de alimentación, una bombilla una resistencia y cables. Ahora añade un voltímetro para medir la tensión entre dos puntos del circuito. Para ello, conecta sus dos terminales entre los extremos del componente que quieras analizar, por ejemplo, la bombilla. Observa el valor que aparece en la pantalla del voltímetro.
