Circuitos con fuentes mixtas (AC + DC)

Interacción de señales AC y DC en un mismo circuito

Cuando una señal continua y una señal alterna coinciden en un mismo circuito, el resultado no es una “mezcla intuitiva”, sino una interacción eléctrica precisa, cada fuente intenta imponer su propia condición sobre los nodos. La fuente DC establece un nivel fijo de tensión, mientras que la fuente AC fuerza una variación periódica que se superpone a ese nivel. Esta combinación produce una señal desplazada, asimétrica y con un valor medio distinto de cero, lo que modifica de forma clara el comportamiento de bombillas e instrumentos de medida.

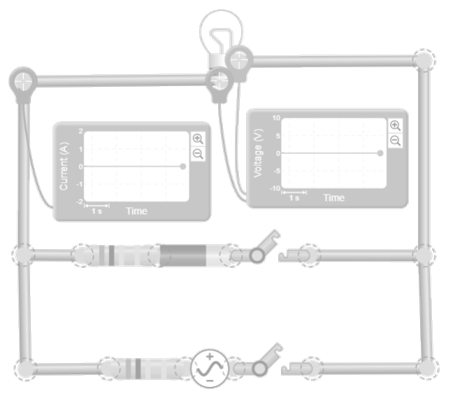

Superposición de señales

En un circuito con fuentes mixtas, la señal resultante no es una nueva forma de onda creada “a medias”, sino la suma exacta de lo que intenta imponer cada fuente. La fuente DC fija un nivel constante de tensión, mientras que la fuente AC añade una variación periódica encima. Matemáticamente es una suma; físicamente, es que los nodos del circuito quedan sometidos simultáneamente a ambas condiciones. Esta superposición es la razón por la que la señal final aparece desplazada, asimétrica y con un valor medio distinto de cero.

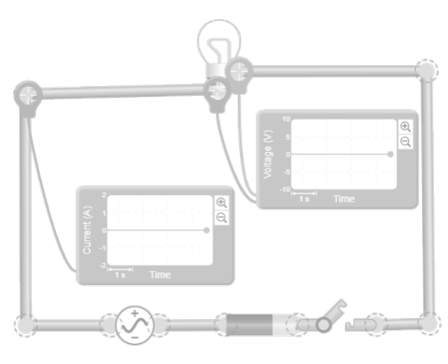

Desplazamiento de la onda alterna por la componente continua

Cuando una fuente DC fija un nivel de tensión en el circuito, la señal alterna deja de oscilar alrededor de cero y pasa a oscilar alrededor de ese nivel impuesto. Esto provoca que la onda sinusoidal aparezca desplazada verticalmente en las lecturas del voltímetro: la parte positiva y la negativa ya no son simétricas. Ese desplazamiento no cambia la frecuencia ni la forma de la onda AC, pero sí modifica su valor medio y la forma en que los elementos del circuito responden, especialmente las bombillas, que muestran un brillo base constante sobre el que se superpone la oscilación alterna.

Efectos sobre tensión y corriente en los nodos del circuito

La presencia simultánea de AC y DC altera de forma evidente las condiciones eléctricas de los nodos. La fuente continua fija una diferencia de potencial estable, mientras que la fuente alterna obliga a que esa diferencia suba y baje de manera periódica. Como resultado, la tensión en los nodos deja de ser simétrica y adquiere un valor medio distinto de cero. La corriente que circula por la resistencia o la bombilla también refleja esta combinación: mantiene una componente fija impuesta por la DC y una componente oscilante impuesta por la AC. Esta doble naturaleza es la que explica el brillo base más la vibración visible en la bombilla y las lecturas desplazadas en los instrumentos de medida.

Efectos visibles en bombillas e instrumentos de medida

Cuando una bombilla recibe simultáneamente una componente continua y una alterna, su comportamiento deja de ser el típico parpadeo sinusoidal. La componente DC establece un brillo base, estable y constante, mientras que la componente AC introduce una vibración periódica encima de ese nivel. Los instrumentos de medida también reflejan esta mezcla: el voltímetro muestra una señal desplazada y asimétrica, y el amperímetro registra una corriente con valor medio distinto de cero. Todo ello permite observar, de forma muy visual, cómo la presencia de DC modifica la respuesta habitual de un circuito alimentado solo con AC.

Brillo medio y oscilación de la bombilla

La bombilla responde directamente a la potencia instantánea que recibe. La componente DC aporta una energía constante que mantiene un brillo fijo, mientras que la componente AC hace que ese brillo suba y baje de manera periódica. El resultado es una luz que nunca cae a cero, sino que oscila alrededor de un nivel base. Cuanta más tensión DC se aplique, más alto será ese nivel; cuanta más amplitud AC se añada, mayor será la oscilación visible.

Lecturas del voltímetro en presencia de AC+DC

El voltímetro muestra una señal que ya no es simétrica respecto a cero. La fuente DC desplaza la onda alterna hacia arriba o hacia abajo, de modo que la parte positiva y la negativa dejan de ser equivalentes. El valor medio de la lectura aumenta o disminuye según la polaridad de la DC, mientras que la amplitud de la AC sigue marcando la variación periódica. Esta lectura es una de las formas más claras de visualizar la superposición de señales.

Lecturas del amperímetro y corriente con componente continua

El amperímetro registra una corriente que combina dos comportamientos: una componente fija impuesta por la DC y una componente oscilante impuesta por la AC. Esto significa que la aguja (o el valor digital) nunca vuelve a cero, sino que oscila alrededor de un nivel constante. La presencia de esa componente continua es lo que explica el brillo base de la bombilla y la asimetría de la señal medida en el circuito.

Aplicaciones de los circuitos con fuentes mixtas AC+DC

Los circuitos que combinan una fuente continua y una fuente alterna aparecen en multitud de sistemas eléctricos donde es necesario superponer una señal variable sobre un nivel fijo. Esta mezcla permite controlar dispositivos que requieren una excitación periódica sin perder una referencia estable, y también posibilita transmitir información, modular señales o ajustar el comportamiento de elementos sensibles a la forma de onda. En iluminación, la presencia simultánea de AC y DC se utiliza para mantener un brillo mínimo mientras se introduce una variación periódica, y en electrónica de potencia permite estabilizar el funcionamiento de cargas que necesitan una componente continua para operar correctamente. En instrumentación, la superposición AC+DC es esencial para desplazar señales, calibrar sensores o generar formas de onda con un nivel base definido. En todos estos casos, la coexistencia de ambas fuentes no es un efecto secundario, sino una herramienta deliberada para obtener una respuesta concreta del circuito.
