Las simulaciones de circuitos eléctricos básicos online de esta página nos van a servir como introducción de esta colección de unidades temáticas sobre circuitos. Descubrirás algunos de los elementos principales de los circuitos, como las baterías o los interruptores y también conceptos clave como el circuito abierto y cerrado o el cortocircuito.
Aprovecha estas primeras simulaciones para familiarizarte con sus posibilidades: puedes cambiar los valores de los elementos, activar o desactivar la visualización de etiquetas y valores eléctricos, y elegir distintas formas de representación. Explora libremente cada opción para entender mejor cómo se comportan los circuitos en diferentes situaciones.
Qué es un circuito eléctrico básico
Los circuitos eléctricos básicos que vamos a presentar en esta primera Unidad Temática están formados por tan solo cuatro elementos: fuente de alimentación de corriente continúa (batería), bombilla, cables e interruptor. Las posibilidades de interacción son muy limitadas y se reducen a dos: abrir o cerrar el circuito con el interruptor y modificar la tensión de la batería.
Batería
La batería es el componente que proporciona la energía necesaria para que la corriente eléctrica circule por el circuito. En estas simulaciones actúa como una fuente de alimentación de corriente continua, lo que significa que impulsa el flujo de electrones en una sola dirección constante. Puedes modificar su tensión para ver cómo afecta al comportamiento del resto de elementos. Es el punto de partida del flujo eléctrico y permite experimentar con diferentes niveles de voltaje de forma segura y controlada.
Bombilla
La bombilla actúa como indicador visual del paso de corriente: si se enciende, el circuito está cerrado y la corriente fluye; si permanece apagada, algo impide el paso. En estas simulaciones, el brillo de la bombilla cambia según la intensidad de la corriente, lo que permite observar de forma intuitiva cómo varía el efecto eléctrico en función de la configuración del circuito.
Cables
Los cables conectan los distintos elementos del circuito y permiten que la corriente fluya entre ellos. Aunque en la simulación no tienen resistencia, su disposición es clave para cerrar el circuito o provocar situaciones como cortocircuitos. Manipular los cables es la forma más directa de construir, modificar o interrumpir el recorrido de la corriente.
Interruptor
El interruptor permite abrir o cerrar el circuito de forma sencilla. En las simulaciones, basta con hacer clic sobre él para cambiar su estado. Es el componente ideal para introducir el concepto de circuito abierto y cerrado, y para observar cómo una simple interrupción puede detener completamente el flujo de corriente.
Simulaciones de circuitos eléctricos básicos
Circuito simple con una pila y una bombilla
Esta simulación te permite construir el circuito más básico posible: una batería conectada a una bombilla mediante dos cables. Si el circuito está cerrado, la bombilla se enciende. Si falta alguna conexión, no ocurre nada. Puedes probar a conectar los cables en orden y ver cuándo se enciende la bombilla; desconectar uno de los cables y comprobar qué pasa; o cambiar la tensión de la batería y observar si el brillo de la bombilla varía. Esta simulación es ideal para comprobar que la corriente solo circula si el circuito está cerrado y que la batería es la fuente que impulsa ese flujo.
Ficha

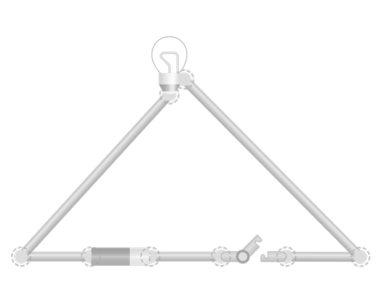

Circuito con interruptor
Esta simulación añade un interruptor al circuito básico. Ahora puedes abrir o cerrar el circuito sin necesidad de desconectar los cables. Cuando el interruptor está cerrado, la corriente fluye y la bombilla se enciende. Si lo abres, el circuito se interrumpe y la bombilla se apaga. Puedes probar a activar y desactivar el interruptor y observar el efecto inmediato sobre la bombilla, cambiar la tensión de la batería y ver si el brillo varía con el interruptor cerrado, o dejar el circuito abierto y comprobar que no hay corriente aunque todo esté conectado. Esta simulación es útil para introducir el concepto de circuito abierto y cerrado de forma visual y controlada.
Ficha

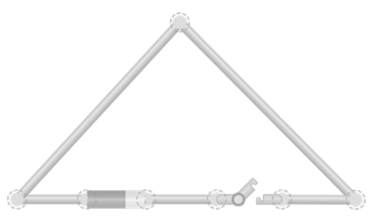

Cortocircuito
En esta simulación puedes provocar un cortocircuito conectando directamente los dos extremos de la batería con un cable, sin que haya ningún componente entre medias. Al hacerlo, la corriente circula por un camino de muy baja resistencia y la batería se sobrecalienta hasta el punto de incendiarse, mostrando un efecto visual claro del peligro que supone un cortocircuito. Puedes probar a cerrar el interruptor y observar lo que ocurre, cambiar la tensión de la batería y comprobar si el efecto se intensifica, o abrir el interruptor y ver cómo se interrumpe el flujo de corriente. Esta simulación permite observar de forma segura qué ocurre cuando el circuito está cerrado pero no hay ningún receptor conectado.
Ficha

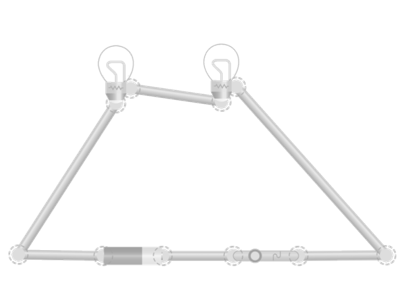

Circuito con dos bombillas
Esta simulación te permite conectar dos bombillas en serie, una detrás de otra, dentro del mismo circuito. Al cerrar el interruptor, la corriente atraviesa ambas bombillas antes de regresar a la batería. Puedes observar que las dos se encienden, pero con menos brillo que cuando hay solo una. Si desconectas una de ellas, el circuito se interrumpe y ambas se apagan. Esta simulación es útil para explorar cómo se comportan los elementos cuando comparten la corriente en un único camino.
Ficha
