Circuitos eléctricos en paralelo

09/04/2026

Las simulaciones de circuitos en paralelo online de esta página permiten comprender de manera interactiva cómo se comporta la corriente, la tensión y la resistencia equivalente en un circuito sencillo. A través de montajes virtuales con fuente, interruptor, bombillas, resistencias, amperímetros y voltímetros, se puede comprobar la relación entre la corriente del circuito, los valores de las resistencias y las caídas de tensión en distintos puntos.

Qué son los circuitos eléctricos en paralelo

Los circuitos en paralelo se caracterizan porque sus componentes se conectan formando varias ramas, cada una con su propio camino para la corriente. En este tipo de montaje, la tensión en cada rama es la misma, mientras que la corriente total de la fuente se reparte entre las distintas ramas según el valor de sus resistencias. La resistencia equivalente se obtiene sumando los inversos de cada resistencia conectada. Los circuitos en paralelo constituyen una configuración básica y sencilla que sienta las bases para analizar configuraciones más complejas

Fórmula de la resistencia equivalente

Cuando varias resistencias se conectan en paralelo, el efecto conjunto sobre el circuito también puede expresarse mediante una sola resistencia equivalente. En este caso, la resistencia equivalente se obtiene sumando los inversos de cada resistencia conectada, mediante la siguiente fórmula:

1/Req = 1/R1 + 1/R2 + 1/R3 +…+ 1/Rn

La tensión aplicada a cada rama es la misma, mientras que la corriente total del circuito se reparte entre las distintas ramas según sus valores de resistencia. De este modo, la resistencia equivalente representa la oposición total al paso de la corriente en un circuito con múltiples caminos disponibles.

Ejemplo práctico

Supongamos que tenemos tres resistencias conectadas en paralelo con valores de 10 Ω, 20 Ω y 30 Ω. La resistencia equivalente del circuito se obtiene sumando los inversos de cada resistencia:

1/Req = 1/10 + 1/20 + 1/30 = 0,100 + 0,050 + 0,033 = 0,183

Req = 1/0,183 = 5,46 Ω

Esto significa que, desde el punto de vista de la fuente de alimentación, el conjunto de resistencias se comporta como una sola resistencia de aproximadamente 5,46 Ω. La tensión aplicada a cada rama es la misma, mientras que la corriente total suministrada por la fuente se reparte entre las tres resistencias según sus valores. Por ejemplo, si la fuente entrega 12 V, las corrientes serán de 1,2 A en la resistencia de 10 Ω, de 0,6 A en la de 20 Ω y de 0,4 A en la de 30 Ω, lo cual suma los 2,2 A totales.

¡Explora el emocionante mundo STEM con nuestras simulaciones online gratis y los cursos complementarios que las acompañan! Con ellas podrás experimentar y aprender de manera práctica. Aprovecha esta oportunidad para sumergirte en experiencias virtuales mientras avanzas en tu educación. ¡Despierta tu curiosidad científica y descubre todo lo que el mundo STEM tiene para ofrecerte!

Simulaciones de circuitos en paralelo

Tensión constante


En esta simulación se construye un circuito con una fuente, un interruptor y una bombilla y una resistencia conectadas en paralelo. Se coloca un voltímetro en cada rama del circuito para comprobar que la tensión es la misma en todas ellas y que además coincide con el voltaje de la batería. Cambia los valores de las resistencias y del voltaje de la batería para verificar que esta propiedad se cumple siempre en las conexiones en paralelo.


Licencia de Creative Commons

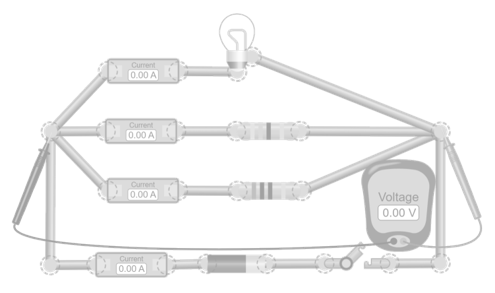

Distribución de la corriente en circuitos en paralelo


En esta simulación se construye un circuito con una fuente, un interruptor, una bombilla y varias resistencias conectadas en paralelo. Se coloca un voltímetro en los extremos de las resistencias. Además, se utilizan amperímetros en cada rama y en la salida de la fuente. Observa cómo la corriente total suministrada por la batería se reparte entre las resistencias en proporción a su valor y cómo la suma de las corrientes parciales coincide con la corriente total que entrega la fuente. Cambia los valores de las resistencias y del voltaje de la batería para verificar que esta regla se cumple siempre.


Licencia de Creative Commons

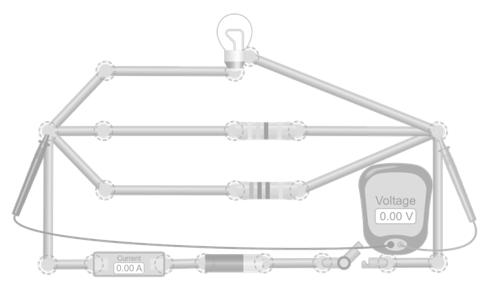

Resistencia equivalente en un circuito en paralelo


En esta simulación se construye un circuito con una fuente, un interruptor, una bombilla y varias resistencias conectadas en paralelo. Se coloca un voltímetro en los extremos de las resistencias y un amperímetro para medir la corriente total suministrada por la fuente. Calcula la resistencia equivalente midiendo la corriente total y aplicando la ley de Ohm (Req = V/I). Verifica que el valor obtenido coincide con el resultado de sumar los inversos de las resistencias individuales. Modifica los valores de las resistencias y el voltaje de la batería para comprobar que la regla se cumple siempre.


Licencia de Creative Commons

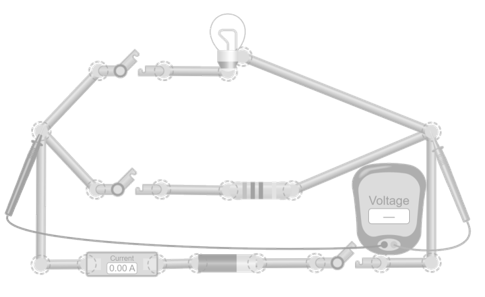

Independencia de las ramas


En esta simulación se construye un circuito con una fuente, un interruptor general y dos ramas conectadas en paralelo: una con una bombilla y otra con una resistencia. Cada rama tiene su propio interruptor. Observa cómo, al abrir o cerrar cualquiera de los interruptores de rama, la otra sigue funcionando con normalidad. La tensión en cada rama permanece constante, y solo cambia la corriente total suministrada por la fuente. Modifica los valores de la resistencia y el voltaje de la batería para comprobar cómo varía la corriente total sin afectar al funcionamiento independiente de cada rama.


Licencia de Creative Commons

«Si he visto más lejos es porque estoy a hombros de gigantes»

Isaac Newton

Tu camino para ser un gigante del conocimiento comienza con estos cursos gratuitos de primer nivel

Programas de formación orientados a fortalecer la práctica educativa en ciencias y tecnología

Pon a prueba tus conocimientos

Un circuito en paralelo es un tipo de circuito eléctrico en el que los componentes se conectan formando varias ramas, de modo que cada una tiene su propio camino para la corriente. Esto significa que la corriente no pasa por todos los elementos uno tras otro, sino que se reparte entre las distintas rutas disponibles. En esta configuración, todos los componentes reciben la misma tensión, independientemente de cuántas ramas haya o de los valores de sus resistencias. Una de las ventajas de este tipo de circuito es que, si un componente deja de funcionar, los demás pueden seguir operando con normalidad, ya que cada rama es independiente. Por eso los circuitos en paralelo se utilizan en la mayoría de instalaciones eléctricas domésticas y en sistemas donde se necesita que cada elemento funcione de manera autónoma.
En un circuito en paralelo, la tensión es la misma en todas las ramas porque cada una está conectada directamente a los puntos de salida de la fuente. La corriente, en cambio, se reparte entre las distintas ramas según la resistencia que tenga cada una: las ramas con menor resistencia reciben más corriente y las que tienen mayor resistencia reciben menos. La corriente total que entrega la fuente es la suma de todas las corrientes que circulan por cada rama. Este comportamiento permite que cada componente funcione de manera independiente, ya que todos reciben la misma energía por unidad de carga, pero no necesariamente la misma cantidad de corriente.
Esto ocurre porque cada componente tiene su propio camino para la corriente. Si una rama se interrumpe, solo deja de circular corriente por ese camino concreto, pero las demás ramas siguen intactas y continúan recibiendo energía. Es como tener varias carreteras paralelas: si una se corta, las otras siguen abiertas y el tráfico puede continuar sin problemas. Por eso los circuitos en paralelo son ideales para sistemas donde no se quiere que un fallo afecte al resto, como en la iluminación de una casa, donde una bombilla fundida no apaga todas las demás.
En un circuito en paralelo, cada componente recibe la misma tensión, independientemente de cuántos haya conectados. Esto significa que una bombilla, un motor o cualquier dispositivo funciona como si estuviera conectado directamente a la fuente. Aunque se añadan más ramas, cada una sigue recibiendo la misma energía por unidad de carga. Lo único que cambia es la corriente total que debe suministrar la fuente, pero no la corriente que circula por cada rama. Por eso, añadir más dispositivos no hace que los demás funcionen peor, siempre que la fuente pueda suministrar la corriente necesaria.
Los circuitos en paralelo se utilizan en prácticamente todas las instalaciones eléctricas modernas porque permiten que cada dispositivo funcione de manera independiente. En una casa, cada lámpara, enchufe o electrodoméstico está conectado en paralelo para que un fallo no afecte al resto. También se emplean en sistemas de iluminación de vehículos, en equipos electrónicos y en cualquier aplicación donde se necesite que cada componente reciba la misma tensión. Esta configuración ofrece seguridad, estabilidad y flexibilidad, lo que la convierte en la opción más práctica para la mayoría de sistemas eléctricos.
