Las simulaciones de elementos del circuito eléctrico online de esta página te permiten explorar nuevos elementos del circuito eléctrico. Verás cómo se comporta una resistencia, qué materiales permiten o impiden el paso de la corriente, y cómo actúa un fusible cuando hay un problema en el circuito. A través de estas experiencias, irás reconociendo el papel de cada componente y su efecto sobre el funcionamiento del circuito.
Sigue profundizando en las posibilidades que te ofrece cada simulación. Cambia los valores de los elementos, las formas de representación o las alternativas de visualización.
Qué son los elementos del circuito eléctrico
Los circuitos eléctricos pueden construirse con distintos tipos de componentes, cada uno con una función específica. En esta Unidad Temática vamos a centrarnos en tres elementos que no habíamos explorado antes: la resistencia, los materiales conductores y aislantes, y el fusible. Todos ellos afectan al comportamiento del circuito, aunque de formas distintas. Las simulaciones te permitirán observar qué ocurre cuando se conectan estos elementos y cómo influyen en el paso de la corriente.
Resistencia
La resistencia es un componente que limita el paso de la corriente eléctrica en un circuito. Aunque no produce luz como una bombilla, sí transforma la energía eléctrica en calor, aunque este no siempre sea visible. Las resistencias se utilizan para proteger otros componentes, controlar la intensidad de corriente o generar calor de forma controlada. En esta simulación verás cómo una resistencia permite que la corriente fluya, pero sin que se encienda nada. Esto te ayudará a entender que un circuito puede estar funcionando aunque no haya luz.
Materiales conductores y aislantes
No todos los materiales permiten que la corriente eléctrica los atraviese. Algunos, como los metales, son conductores: permiten el paso de la corriente con facilidad. Otros, como el plástico o la goma, son aislantes: impiden que la corriente circule. En esta simulación podrás probar distintos materiales para ver cuáles permiten cerrar el circuito y cuáles lo interrumpen. Así podrás identificar qué tipo de materiales se utilizan para fabricar cables, conectores o recubrimientos protectores.
Fusible
El fusible es un componente de seguridad que protege el circuito frente a corrientes excesivas. Está diseñado para fundirse y abrir el circuito si la corriente supera un cierto valor, evitando así daños en otros elementos. En esta simulación verás qué ocurre cuando se produce un cortocircuito y cómo el fusible actúa para interrumpir el paso de la corriente. Es una forma sencilla de introducir el concepto de protección eléctrica y de mostrar que no todos los fallos del circuito son visibles a simple vista.
Simulaciones de elementos del circuito eléctrico
Fuente y resistencia

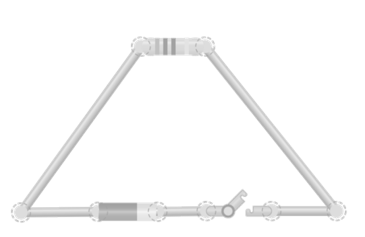

Este circuito está formado por una fuente de alimentación, una resistencia y un interruptor. Al cerrar el interruptor, la corriente fluye a través de la resistencia, pero no se produce ningún efecto visible. A diferencia de la bombilla, la resistencia no emite luz, aunque sí transforma la energía eléctrica en calor. Esta simulación te permite comprobar que un circuito puede estar funcionando aunque no haya ningún indicador luminoso. Puedes modificar la tensión de la batería para observar cómo afecta al valor de la corriente que circula por la resistencia.
Ficha
Materiales conductores y aislantes

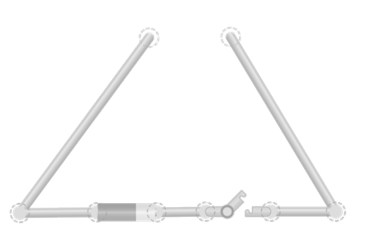

Este circuito está incompleto: hay un espacio entre dos cables que impide el paso de la corriente. Tu tarea consiste en probar distintos materiales para ver cuáles permiten cerrar el circuito y encender la bombilla. Algunos materiales, como el metal, permiten que la corriente fluya con facilidad: son conductores. Otros, como la madera o la goma, no permiten el paso de la corriente: son aislantes. Esta simulación te ayudará a identificar qué tipo de materiales se utilizan para fabricar los distintos componentes de un circuito eléctrico.
Ficha
Circuito con fusible

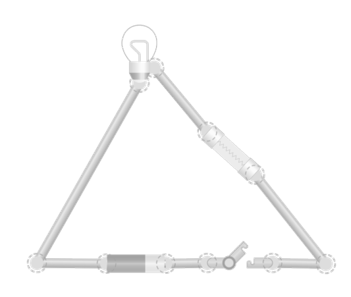

Este circuito incluye un fusible, un componente de seguridad que se funde cuando la corriente es demasiado alta. Al cerrar el interruptor, la corriente fluye y la bombilla se enciende. Si aumentas la tensión de la batería más allá de cierto límite, el fusible se funde y el circuito se interrumpe. Puedes cambiar el valor del fusible para ver cómo responde ante diferentes niveles de corriente. Esta simulación te permite observar cómo actúa un fusible para proteger el circuito frente a sobrecargas. Es una forma sencilla de entender que algunos componentes están diseñados para fallar a propósito cuando hay un problema, evitando daños mayores.
Ficha
