Las simulaciones de magnitudes eléctricas online de esta página te permiten explorar cómo se relacionan las principales magnitudes eléctricas en un circuito: la tensión, la intensidad y la resistencia. A través de distintas configuraciones, observarás cómo varía la corriente al cambiar la tensión o la resistencia, y empezarás a reconocer patrones que te ayudarán a comprender mejor el comportamiento de los circuitos eléctricos.
Sigue profundizando en las posibilidades que te ofrece cada simulación. Cambia los valores de los elementos, las formas de representación o las alternativas de visualización.
Qué son las magnitudes eléctricas
Las magnitudes eléctricas son valores que nos permiten describir y medir lo que ocurre en un circuito. Nos ayudan a entender cómo se comportan los distintos elementos y cómo circula la corriente. En esta unidad trabajarás con tres magnitudes fundamentales: la tensión, la intensidad y la resistencia. En los siguientes apartados podrás explorar cada una de ellas por separado y observar cómo se relacionan entre sí.
Tensión eléctrica
La tensión eléctrica, también llamada voltaje, es la magnitud que nos indica cuánta energía se entrega a las cargas eléctricas para que puedan moverse por el circuito. Cuanto mayor es la tensión, más energía recibe cada carga y más fácilmente puede circular la corriente. En un circuito con una resistencia fija, si aumentas la tensión de la batería, verás que la intensidad de corriente también aumenta. Si la disminuyes, la corriente se reduce. Esta relación entre tensión e intensidad será clave para entender cómo se comportan los circuitos eléctricos.
La tensión eléctrica se mide en voltios (V).
Intensidad de corriente
La intensidad de corriente mide cuántas cargas eléctricas atraviesan un punto del circuito en un segundo. Es una forma de saber cuánta corriente está circulando en un momento dado, y se mide en amperios (A). En las simulaciones podrás observar cómo la intensidad depende de otros factores del circuito. Por ejemplo, si la fuente de tensión proporciona más energía, o si la resistencia cambia, la cantidad de carga que circula también se verá afectada. Entender cómo varía la intensidad es clave para interpretar el funcionamiento de cualquier circuito eléctrico.
La intensidad de corriente se mide en amperios (A)
Resistencia eléctrica
La resistencia eléctrica es la magnitud que indica cuánta oposición encuentra la corriente al circular por un material o componente. Cuanto mayor es la resistencia, más difícil resulta el paso de las cargas eléctricas, y menor será la intensidad de corriente. En los circuitos, usamos resistencias para controlar cuánta corriente circula. Algunos materiales, como los metales, ofrecen poca resistencia y permiten que la corriente fluya con facilidad. Otros, como el plástico o la cerámica, se oponen al paso de la corriente y pueden incluso bloquearla por completo.
La resistencia eléctrica se mide en ohmios (Ω).
Relación entre tensión, intensidad y resistencia. Ley de Ohm
En los apartados anteriores se ha visto qué representa cada magnitud eléctrica por separado. Pero lo más interesante ocurre cuando las relacionamos: al modificar la tensión o la resistencia de un circuito, la intensidad de corriente también cambia. Si se mantiene constante la resistencia y se aumenta la tensión, la intensidad aumenta. Si se mantiene constante la tensión y se aumenta la resistencia, la intensidad disminuye. Esta relación no es arbitraria: sigue un patrón constante que se repite en todos los circuitos.
Ese patrón se conoce como ley de Ohm, y nos dice que la intensidad de corriente es directamente proporcional a la tensión e inversamente proporcional a la resistencia. En forma de fórmula:
I = V / R
En las simulaciones de esta unidad podrás observar esta relación en acción y comprobar cómo se cumple en distintos casos.
Simulaciones de magnitudes eléctricas
Relación entre tensión, intensidad y resistencia

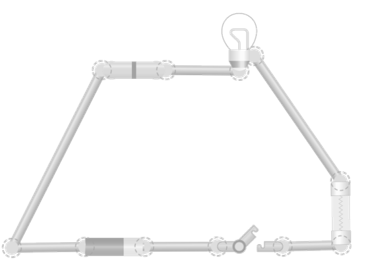

En esta simulación podrás construir un circuito con una pila, una resistencia, una bombilla y un fusible. Podrás modificar el valor de la tensión y de la resistencia, y observar cómo cambia la intensidad de corriente. Fíjate en el brillo de la bombilla, en el estado del fusible y en las lecturas de intensidad. ¿Qué ocurre cuando aumentas la tensión? ¿Y si cambias la resistencia? ¿Puedes encontrar combinaciones distintas que produzcan la misma intensidad?Experimenta con los controles y comprueba cómo se relacionan las tres magnitudes eléctricas. Verás que siempre se cumple una misma regla: la ley de Ohm.
